Аппарат теплообменный пластинчатый разборный Ридан НН 19 (Ду 65 мм)

Нажмите чтобы увеличить

Ридан НН 19 с Ду 65 мм имеет пропускную способность не менее 80 м3/ч. Глубина формовки пластин — 2,3 мм. Специально спроектирован для работы в системах отопления и ГВС с производительностью в пределах 0,8-1,5 МВт.

Соотношение габаритного размера к передаваемой мощности — неповторимо. Занимает минимум места в тепловом пункте дома или ЦТП. Показывает «высокие» результаты в котельных во время переходного режима, когда t теплоносителя минимальна. Однако, не менее эффективно справляется с охлаждением и нагревом продукта в пищевом производстве.

Остывание среды в структуре гидравлики с нагрузками до 200-350 кВт. Перепад температуры масла в 20 градусов при протоке в объема — 20-25 куба в час.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Ридан
Модель: НН №19
Наличие: уточните у менеджера
Склад в Архангельске:
пр-кт Ленинградский, дом 382, корп. 1, стр. 1

Рейтинг товара:

Отзывов: 1

Цена: 67 400 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 25 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 11 — 111 шт.

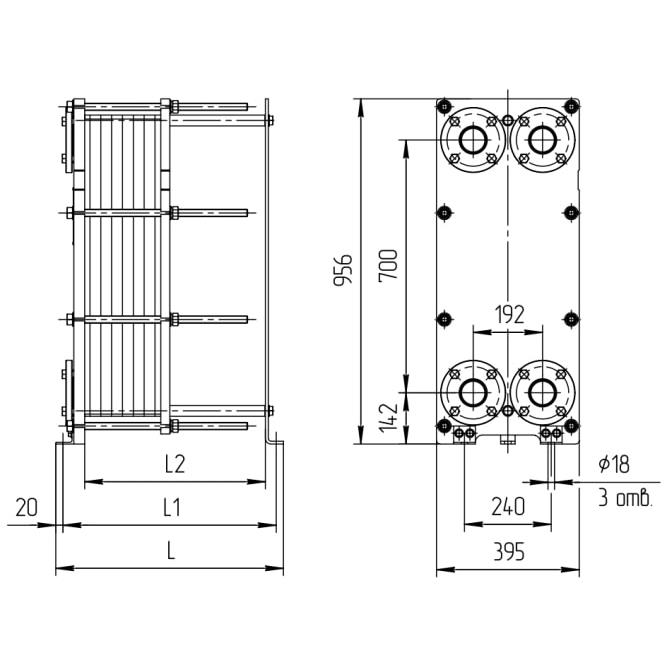

Таблица размеров

Тип теплообменника	№ рамы	Размеры в миллиметрах			Стяжные шпильки		Кол-во пластин, шт.	Макс. масса, кг.
Тип теплообменника	№ рамы	L	L1	L2	размер	кол-во, шт.	Кол-во пластин, шт.	Макс. масса, кг.
Расчетное давление 1,0 МПа (10 кгс/см²)
НН №19	1	525	485	400	М20	8	11-35	195
	2	625	585	500	М20	8	36-55	215
	3	725	685	600	М20	8	56-75	235
	4	875	835	750	М20	8	76-105	265
	5	1125	1085	1000	М20	8	106-155	320
Расчетное давление 1,6 МПа (16 кгс/см²)
НН №19	1	530	490	400	М24	8	11-35	250
	2	630	590	500	М24	8	36-55	275
	3	730	690	600	М24	8	56-75	300
	4	880	840	750	М24	8	76-105	340
	5	1130	1090	1000	М24	8	106-155	405

Стоимость

Цена (от 67 400 Р) указана для примера.

Ридан НН 19 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
